200MHz、150 MHz、100 MHz、70 MHz 和 50 MHz 带宽型号
所有通道上高达 2 GS/s 的采样率
7 英寸 WVGA (800X480) 有源 TFT 彩色显示器
34 种自动测量
为正确分析信号,必需确保能够足够详细地看到信号。 TBS1000B-EDU 标配 7 英寸高清 TFT 显示器,可以清楚地查看所有信号及关键屏幕信息。 屡获大奖的泰克 MDO/DPO 系列仪器开创的用户界面,则进一步增强了这一仪器。 用户界面使用方便,可以快速进入所有示波器功能,包括高清"Pan & Zoom"(卷动和缩放)功能,其分辨率最高可达正常分辨率的10倍,可以查看更多的信号细节。

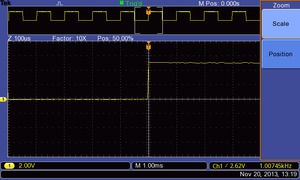

缩放功能可以以正常视图最高 10 倍的分辨率显示信号细节。
数字精度,精确测量
由于高达 200 MHz 的带宽、2 GS/s 的最大采样率和 3% 的垂直测量精度,TBS1000B-EDU 可以查看信号细节。 由于泰克专有的采样率,您可以一直在所有通道上,不折不扣地获得声称的实时采样率,支持最低 10 倍过采样率。 在改变水平设置或使用多条通道时,采样性能不会下降,您可以查看信号的真实特点。
泰克专有数字实时采样技术,查看其它示波器可能漏掉的所有细节。
TBS1000B-EDU 示波器使得学生能够学习高级触发,用来调试当今复杂电路。 标配上升沿或下降沿、脉宽和视频触发设置允许学生迅速隔离关心的信号,使用灵活的触发设置菜单考察其它触发选项。

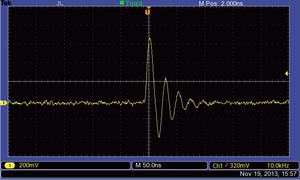

脉冲触发功能可以简便地捕获关键事件。
一旦捕获信号,TBS1000B-EDU 提供了高级数学运算和测量功能,可以简便地评估信号质量。用户可以加、减、乘多个波形, 或使用 34 种自动测量中的任何一种测量,迅速可靠地计算重要的信号特点,如频率、上升时间或过冲。

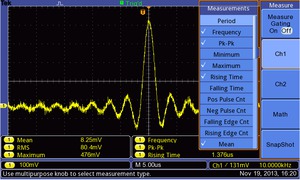

标配 34 种自动测量功能,迅速分析信号。
对高级频率分析,专用前面板按钮可以迅速进入 FFT 功能,能够同时显示频域波形和时域波形,为查看信号与 FFT 结果之间的关系提供了一种方便的方式。

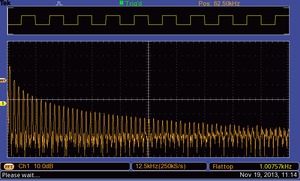

专用前面板按钮,迅速执行 FFT。
为进一步增强教学过程,可以使示波器“Autoset”功能失效。 对于那些对学生学习示波器基础操作非常重要的入门实验,使 Autoset 失效将帮助他们运用自己掌握的示波器操作知识,而不是使用 Autoset 按钮走捷径。 这一功能由密码控制,通过进入 Utility 菜单中的 Autoset 屏幕,可以禁用或启用 Autoset。

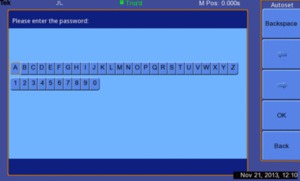

通过在 Utility 菜单中输入密码,可以禁用或启用“Autoset”功能。
TBS1000B-EDU 还标配内置双通道频率计数器。 独立控制每个计数器的触发电平,为同时监测两个不同的信号频率提供了一种简便的方式。
双通道 – 所有 TBS1000-EDU 示波器都标配 6 位频率计数器。
新型课件功能建立了一个教育生态系统,把强大的 PC 课程编辑器软件与 TBS1000B-EDU 仪器和课件登录页面结合起来。 通过新功能,教育工作者能够创建实验室说明和指令,然后把材料直接上传到 TBS1000-EDU 示波器。 可以修改现有实验的内容,直接支持新讲座,或探索班级讨论中发现的新想法。 学生可以直接在示波器上执行实验室工作,在由示波器屏幕截图组成的报告文件中记录进展情况。 可以在同一教育机构的不同的实验室、教授之间简便共享,甚至可以在世界各地不同教育工作者之间共享。 泰克课件网页的设置使得教育工作者可以简便地分享自己的课程材料,或评估同事新的有趣的想法,获得启发。
一切从 PC 课件编辑器工具开始。 这个基于 Windows 的应用软件为开发课件提供了一个框架。 通过简单的 Windows 工具,讲师可以使用文字、图像、公式或表格,创建新实验,或编辑现有实验。 另外还可以创建一个个人资料签名,识别教授、班级或学校。
课件内容的基本构件是 Lab 部分。 概述、设备设置、理论探讨和分步说明都可以包括在这个部分。 在实验结束时,可以创建一个课程。 一般来说,课程由相关主题的多个实验构成,如基础数字课程可能包括的实验主题有:“基础布尔逻辑”、“简单的AND和OR运算”、“时钟”、“亚稳定器件”、“内存器件”、等等。可以在多个课程之间共享各个实验,教授可以使课程材料迎合特定受众的需求。 一旦定义了所有课程,那么将创建一个包/工作空间文件,其中包含所有课程及相关实验,可以把内容上传到 TBS1000-EDU 示波器中。
为适应地区差异,课件 PC 软件和帮助向导支持用 11 种不同的语言提供。

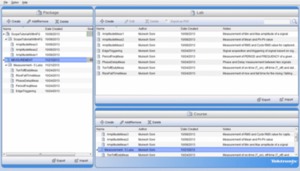

课件 PC 界面使用 Labs 构建课程。 然后使用课程构建包,包上传到示波器中。
在工作空间文件加载到仪器中时,学生可以使用前面板上的“Course”按钮,方便地访问内容。 通过使用示波器软键和多功能旋钮,学生可以访问最多 8 个课程,每个课程最多 30 个实验。 为了适应多个班级使用同一台仪器的情况,示波器上可以存储最多 100 MB 的课程教材。 一旦选择了一个实验,学生可以温习概况部分,使用分步程序执行实验,收集数据,检查和保存数据结果,生成报告,显示为程序每一步创建的波形。 所有这些工作都可以在示波器上直接完成。

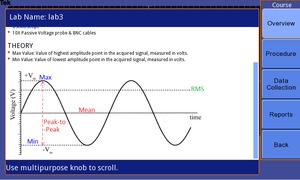

通过示波器软键进入课件菜单,方便地使用所有课件功能。
帮助教育工作者找到新的有趣的想法,为实验创建内容,泰克已经创建了一个课件网页。 在这个网站上,用户可以下载和定制相关的课程材料,或上传材料,与同行分享自己的实验。 这个网站还包含一个搜索引擎,访问者可以按关键字、作者、类别、主题和/或语言搜索实验。 尽管这个网站要求注册,但一旦注册,用户可以下载或上传材料,还可以对使用过的材料发表评论。

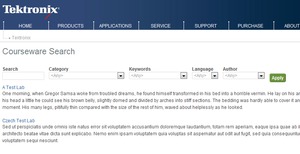

强大的搜索引擎,轻松找到关心的材料。
TBS1000B-EDU 系列示波器拥有您预期泰克提供的简便易用性和熟悉的操作。
直观的用户界面、每条通道专用垂直控件、自动设置及自动量程,使这些仪器使用起来非常简便,缩短学习时间,提高效率。
上下文相关帮助系统提供了与您正在完成的任务有关的重要信息。

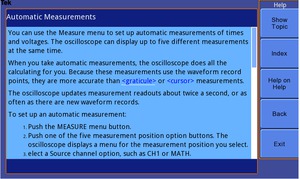

内置帮助菜单为您提供与示波器的特性和功能有关的重要信息。 提供的帮助语言与用户界面相同。
