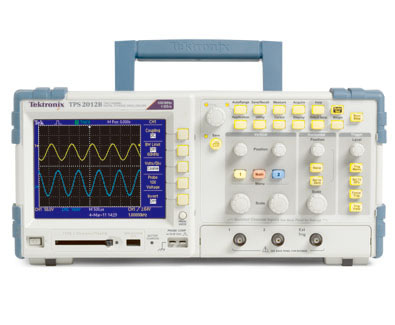

TPS2000B系列隔离通道数字存储示波器

TPS2000B系列隔离通道数字存储示波器技术参数

□ 100 MHz 和 200 MHz 带宽

□ 实时取样速率为 2 GS/s；

□ 2 或 4 完全隔离和浮动通道，再加上隔离的外部触发

>>>详见技术参数表；

□ 安装两个电池以供 8 小时连续电池操作，可热插拔，完全不受交流电源限制；

□ 与同等价格的产品相比，可选的功率应用程序软件提供功率测量功能；

□ 使用 OpenChoice 软件或集成CompactFlash 大容量存储器，可快速编制文档和分析测量结果；

□ 所有型号的 FFT 标准配置；

□ 高级触发可以迅速捕获感兴趣的事件；
□ 使用传统的、模拟风格的旋钮和多语言用户界面可轻松操作示波器；
□ 通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助简化了设置和操作；
□ 使用带背景光的菜单按钮/显示屏以及亮度/对比度控制调整示波器以适应您的操作环境
□ 11 种自动测量；

主要应用
□ 工业电源设计、故障排除、安装和维护
□ 先进电子设计、故障排除、安装和维护
□ 汽车设计和测试
□ 培训

安泰测试提醒您：泰克TPS2000B系列示波器可为测试台乃至现场提供极高的作业效率
作为一名工程师或技术员，您一定经常进行浮动或差分测量。为满足客户或行业的要求，你需要将高性能技术广泛应用于你的系统和子系统中，所以您将面临更快的边沿和时钟的挑战。
另外，为满足多功能的要求，您可能需要在多种各样的复杂环境中开发和测试你的设计，使用 TPS2000 系列，具有 4 个隔离通道、功能齐全并使用电池供电的示波器，您能够加快部件和系统的设计、故障排除、安装以及维护的速度，从而迅速地应对上述严峻挑战。

四个输入和隔离外部触发输入，可实现迅速、准确、经济的浮动和差分测量

进行浮动和差分测量－迅速、准确、经济

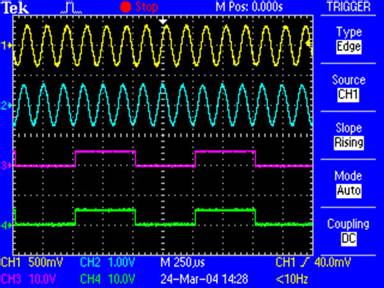

当 TPS2000 系统与其标准 P2220 无源探头一起使用时，可更加迅速和准确地进行浮动和差分测量，同时可针对在四个通道上浮动的差分电压（最高为 30 VRMS ），加速验证电源性能、复杂控制电路和中线电流的影响。
当示波器与其可选的 P5120 高压无源探头配合使用时，可轻松执行以上测量，浮动电压最高可达 600 VRMS CAT II （或 300 VCAT III ）。
消除接地环路干扰，针对不同参考低电平或地线基准的信号，在四个隔离通道中的每个通道上仅有37 pf 的机箱电容，可以准确表征上升及下降时间和电路的其他波形参数。
创新的IsolatedChannel TM 技术可实现上述测量，该技术始终将您的安全放在第一位。

加快工业电源系统和子系统的设计与测试
TPS2000B 系列可轻松解决困扰工业电源设计者和技术人员的独特挑战。您经常面对高压和电流，并且必须经常执行存在潜在危险的浮动测定。通过 TPS2000 系列的电源分析套件 (TPS2PBND)，其中包含 P5120 高压无源探头和 TPS2PWR1 电源测定和分析软件，您可以使用一个仪器完成一系列测定。
轻松测量这些高压和电流，或者调试电源电子控制电路，差分电压浮动范围最大可达600 V RMS CAT II （或 300 VRMS CATIII ）。使用不同低参考电平或地线基准，准确测量三相电源和电路。

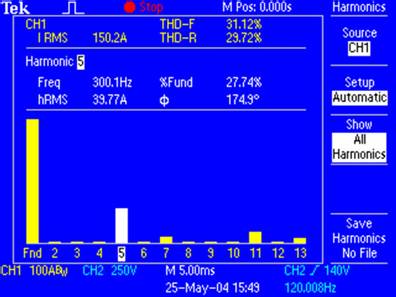

使用 TPS2PWR1 软件进行谐波失真测量

迅速执行一系列专用于电源的测量，如开关损耗、至第 50 次谐波的谐波失真测定以及 dv/dt 和 di/dt 光标测量。

借助数字实时 (DRT) 取样技术，终于可以成功捕捉难以捕捉的毛刺

使用 DRT 取样技术快速调试和表征信号
使用泰克TPS2000 系列特有的数字实时 (DRT)取样技术，同时表征四个通道上的各种信号类型。
利用此采集技术，可以捕获同类的其他示波器捕获不到的高频信息，如毛刺和边沿异常，所以您可以确保获得完整的信号视图，以便加速调试和表征。

借助 TPS2000 系列的可移动性，可轻松地将测试台、实验室和现场的测量结果相关联。

使用热插拔电池，可提供完全不受交流电源限制的电动力。

使测试台、实验室和现场的测量结果相关联
由于 TPS2000 系列可在具有高移动性的组件内提供持续电池寿命（8 小时或更长），所以可应用于测试台、实验室或现场。使用热插拔电池，可提供完全不受交流电源限制的电动力。借助其可移动性，能够轻松地将来自测试台、实验室和现场的测量结果相关联。

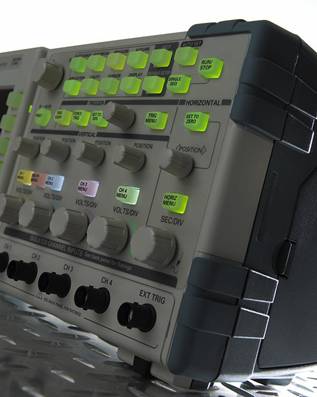

借助各通道模拟风格的旋钮、带背景光的菜单按钮以及亮度/对比度控制等功能，即使在妨碍操作的环境中也可轻松使用示波器

利用多功能性优化您的作业效率
使用各个通道的模拟风格旋钮可以直观的操作模拟示波器。使用自动设置、自动量程、自动测定、10X 至 1000X 垂直位置控制、探头检查向导和上下文相关的帮助说明等功能，缩短测量时间。使用带背景光的菜单按钮和亮度/对比度控制，在从明亮日光到昏暗灯光区域等不同复杂环境中高效工作。

使用 OpenChoice ® 软件和集成的 CompactFlash 大容量存储器，加快编制和分析测量结果的速度。

采集模式

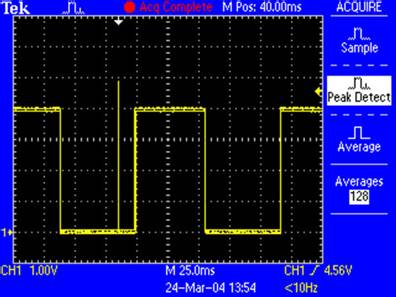

峰值检测－高频和随机毛刺捕获。通常使用捕获硬件，在 5 ms/div 到 50 s/div 之间的所有时间/格设定下，可捕获最小达 12纳秒毛刺。
取样－仅取样数据。
平均－平均波形，可选值：4 、16 、64 、128 。
单次序列－使用单次序列按钮，一次捕获一个触发捕获序列。
扫描/滚动模式－采集时基设置为≥100ms/div 。

触发系统(仅主电源)
触发模式－自动、正常、单次序列。

触发类型
边沿(上升或下降)－传统电平驱动的触发。任何通道上的上升沿或下降沿。耦合选择：交流、直流、噪声抑制、高频抑制、低频抑制。
视频－触发所有行或单独行、来自复合视频的奇/偶场或所有场、或者广播标准（NTSC 、PAL 、SECAM ）。
脉冲宽度（或毛刺）－触发的脉冲宽度小于、大于、等于或不等于从 33 纳秒到 10秒的可选时限。

触发源

2 通道型－CH1 、CH2 、Ext 、Ext/5 、Ext/10 。

4 通道型－CH1 、CH2 、CH3 、CH4 、Ext 、Ext/5 、Ext/10 。

触发视图

按住触发显示钮，可显示触发信号。

触发信号频率读数

以 6 位数的分辨率提供触发源的频率读数。

光标
类型－电压、时间。
测量值－△T,1/△T(频率)、△V 、dv/dt *3 、di/dt *3 。
*3 需要 TPS2PWR1 电源应用程序包。

用于多信号类型的自动设置菜单

信号类型	自动设置菜单选项
方波	单周期、多周期、上升或下降边沿
正弦波	单周期、多周期、FFT 频谱
视频(NTSC 、PAL 、SECAM)	视频（NTSC 、PAL 、SECAM ）场：All, Odd, or Even Line: 全部、奇数行或偶数行：全部或可选行数
非易失存储器
非易失存储器	标准(带有 CompactFlash 大容量存储器)
基准波形显示屏	两个 2500 点基准波形
波形存储器	每 8 MB 96 个或更多基准波形
设置	每 8 MB 4000 个或更多前面板设置
屏幕图像	每 8 MB 128 或更多屏幕图像 (图像数取决于所选文件格式)
全部保存	每 8 MB 可存储12 次或更多“全部保存”操作。 “全部保存”操作可创建 2 到 9 个文件（设置、图像、另加对应于每个显示波形的文件）

测量系统
自动波形测量－周期、频率、+宽度、－宽度、上升时间、下降时间、最大值、最小值、峰峰值、平均值、周期均方根值。

波形处理
运算符－加、减、乘、FFT 。
FFT －窗口：Hanning 、平顶、直角；2048取样点。
源－2 通道型：CH1 - CH2 、CH2 - CH1 、CH1 + CH2 、CH1xCH2 。
源－4 通道型：CH1 - CH2 、CH2 - CH1 、CH3 - CH4 、CH4 - CH3 、CH1 + CH2 、CH3 + CH4 、CH1xCH2 、CH3xCH4 。
自动设置菜单－单个按钮，自动设置所有通道的垂直、水平和触发系统，具有撤销自动设置功能。
自动量程－用户更改测试点时，无需重新设置示波器的情况下，示波器屏幕上自动调整波形显示

显示特性
显示屏－1/4 VGA 、无源彩色 LCD,黑色背景上显示彩色，带有可调式多级对比度和亮度控制。
内插－Sin(x)/x 。
显示类型－点、矢量。
持续时间－关闭、1 秒、2 秒、5 秒、无限。
格式－YT 和 XY 。

I/O 接口
打印机端口(标准)－Centronics 型并行端口。
图形文件格式－TIFF 、PCX （PC 画笔）、BMP (Microsoft Windows)、EPS(Encapsulated Postscript) 和 RLE 。
打印机格式－Bubble Jet 、DPU-411 、DPU-412 、DPU-3445 、Thinkjet 、Deskjet 、Laser Jet 、Epson Dot （9 或 24 针）EpsonC60 、Epson C80 。
版面格式－横向和纵向。
RS-232 端口(标准)－9 针 DTE 。
RS-232 可编程性－全讲/听模式。所有模式、设置和测量的控制。波特率最大为 19,200 。
大容量存储器CompactFlash 存储器－可插入任何类型1 CompactFlash 卡，最大可为 1 GB （未包括卡）。
内置时钟/日历

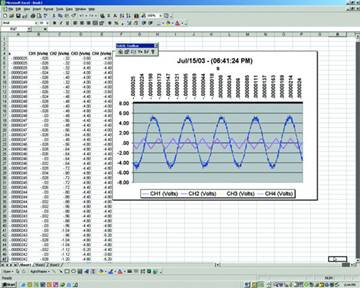

OpenChoice ® 个人计算机通信软件－通过 RS-232 从示波器无缝连接到个人转换和保存设置、波形、测量结果和屏幕图像。除方便的Microsoft Word 和Excel 工具栏插件外，还包括 Windows 桌面数据转换应用程序。

环境和安全
温度－操作温度：0 ℃至 +50 ℃ 非操作温度：-40 ℃至+71 ℃。
湿度－TPS2000 系列示波器不可用于潮湿环境。
操作湿度：高: 50 ℃ / 60% RH. 低: 30 ℃/90% RH 。
非操作湿度：高: 55 ℃to 71 ℃/60% 最大湿球温度计低: 30 ℃to 0 ℃/<90%最大湿球温度计。
海拔高度－操作高度：最高为 3,000 米非操作高度：15,000 米。
污染度2 －在可能存在导电性污染的环境下不可操作(如 IEC61010-1:2001 中规定)。
机壳额定值－IP30 ：安装 CompactFlash 卡和电源分析软件时（如 IEC60529:2001 中规定）。
电磁兼容性－符合 Directive 89/336/EEC 的要求。符合或超过：Australian EMC Framework, demon-stratedper Emission Standard AS/NZS 2064.1/2. 澳大利亚 EMC 架构，已证明满足辐射标准 AS/NZS 2064.1/2 。
一般认证－俄联邦 GOST EMC 规章；中国计量认证(CMC)。
安全－UL61010-1 ：2004 。
不要使 P2220 探头地线承受大于 30VRMS 。在使地线承受30VRMS 以上电压时，使用P5120 （可承受 600 V RMSCAT II 或 300 VRMSCAT III ）或类似的额定高压无源探头，或适当的额定高压差分探头，请遵循以上高压探头的额定值。
CAT 额定值
过电压类产品示例此类中
CAT III 配电电源，固定设备
CAT II 本地电源，电器，轻型设备
CAT I 特殊设备或设备部件、电信产品、电子产品中的信号处理元件
材料－TPSBAT 电池应包含 8 克以下的等效锂。

物理特征

仪器尺寸	毫米	英寸
宽度	336.0	13.24
高度	161.0	6.33
深度	130.0	5.10
重量	公斤	磅
仪器净重	2.7	6.0
包含1 个电池	3.2	7.0
包含2 个电池	3.7	8.0
包装尺寸	毫米	英寸
宽度	476.2	18.75
高度	266.7	10.50
深度	228.6	9.00
